La famiglia delle macchine serie JCF si combina per dare ai diversi settori di applicazione la massima flessibilità e modularità di strumentazione, per questo motivo, alla semplice costruzione meccanica della macchina, applichiamo un abito impiantistico che varia e completa le ottime caratteristiche meccaniche con i sistemi elettronici più aggiornati, dal punto di vista tecnologico, con interfacce di facile e agevole utilizzo.
Caratteristiche macchina

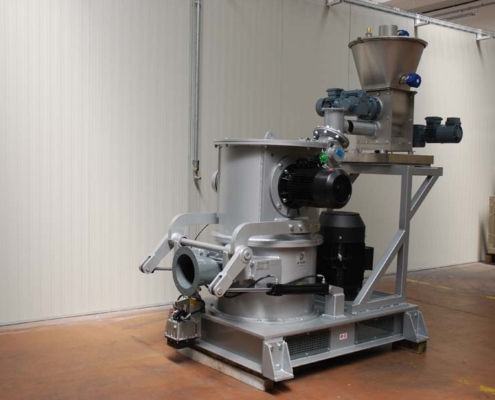

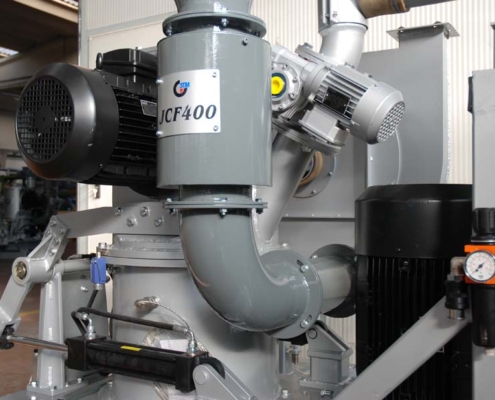

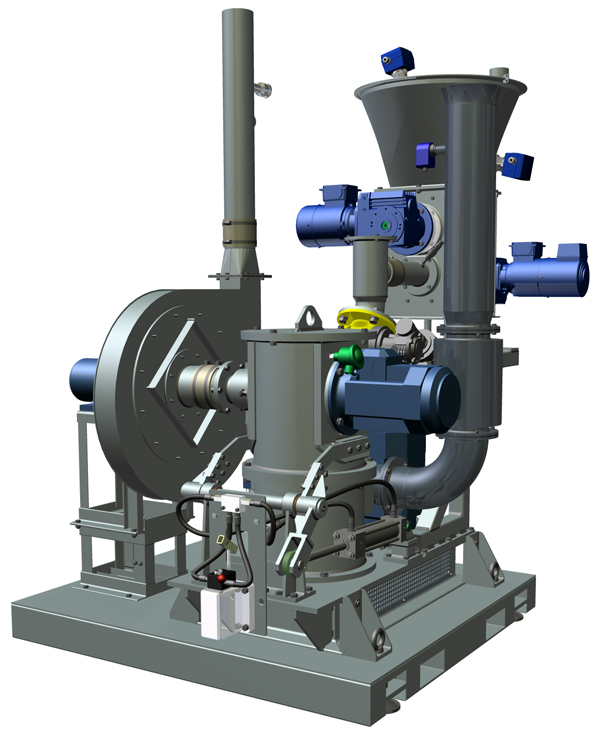

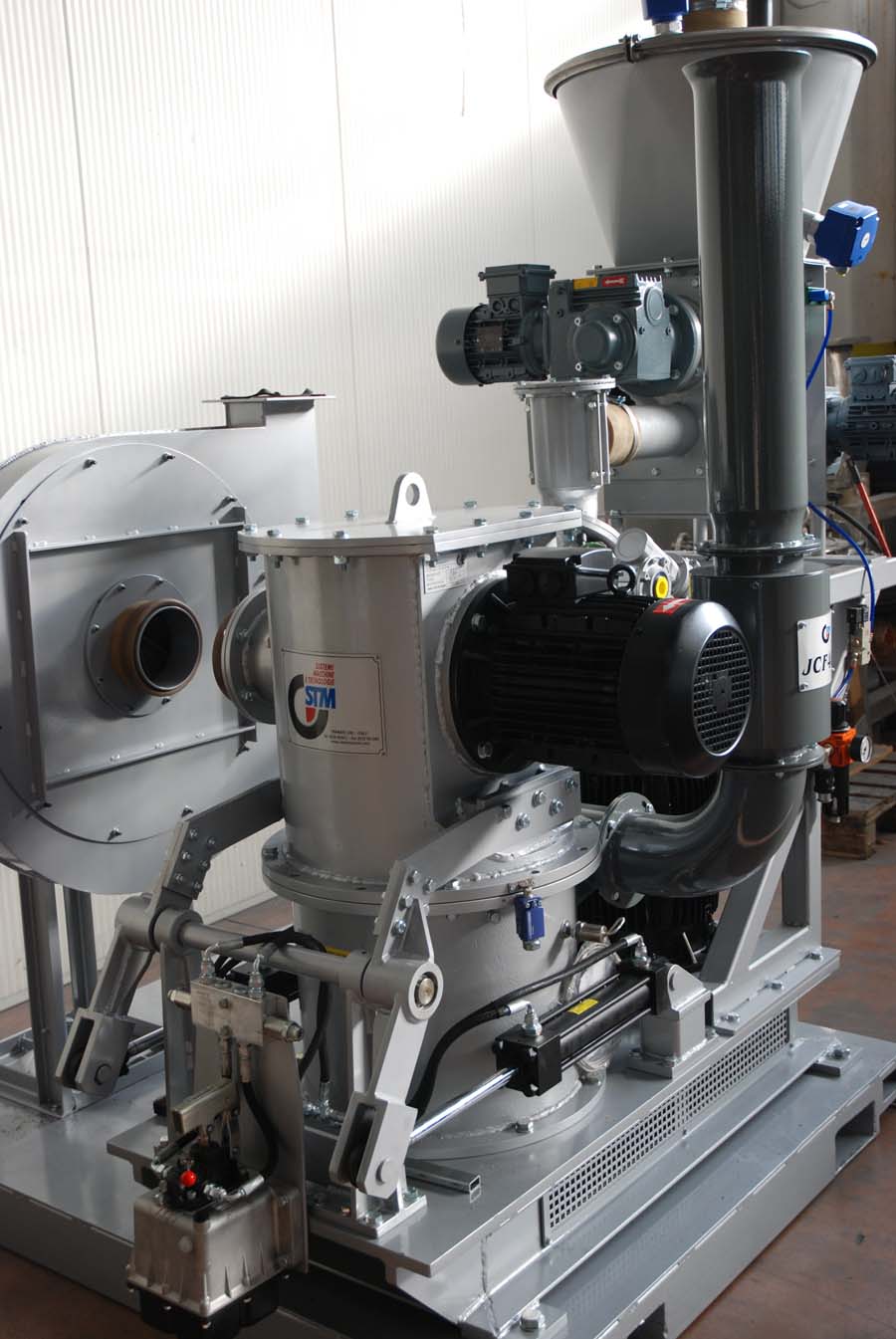

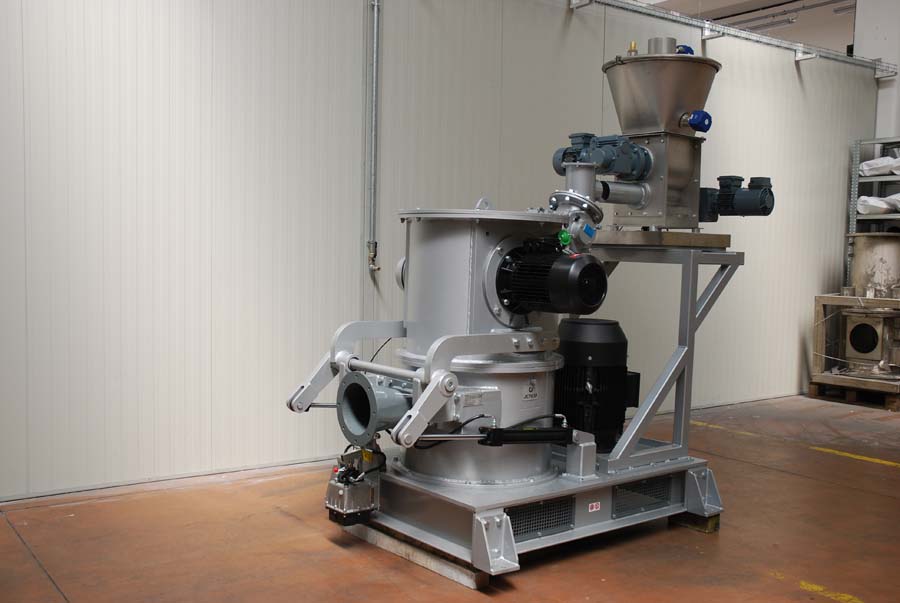

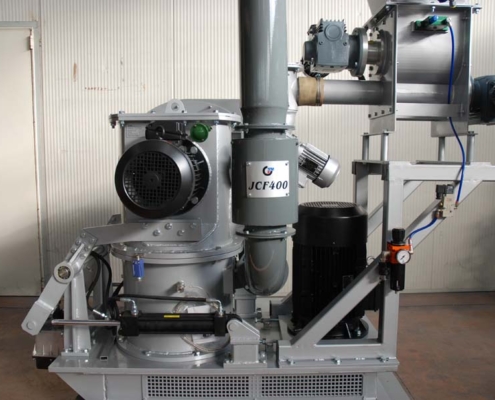

Il mulino di macinazione e selezione serie JCF è un nuovo equipaggiamento combinato, composto da una parte macinante a geometria orizzontale e da un cestello di selezione in un’unica macchina di costruzione compatta.
La pezzatura massima consentita del materiale in ingresso è di 15 mm, la finezza del prodotto in uscita dalla macchina varia da 8 a 150 μ.
Questo sistema è universalmente applicabile per la maggior parte dei prodotti aventi una durezza massima di circa 3,5 Mohs.
È anche adattabile alla polverizzazione di materiali aventi una durezza di 7 Mohs se costruita con appositi materiali resistenti all’usura.

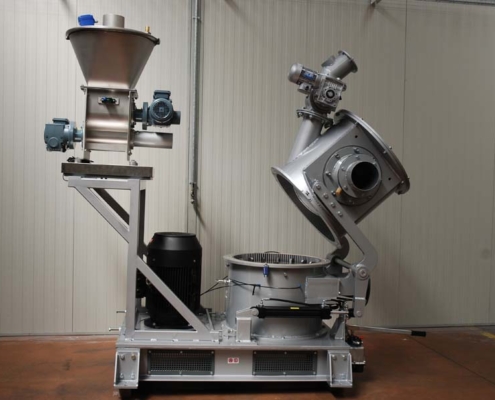

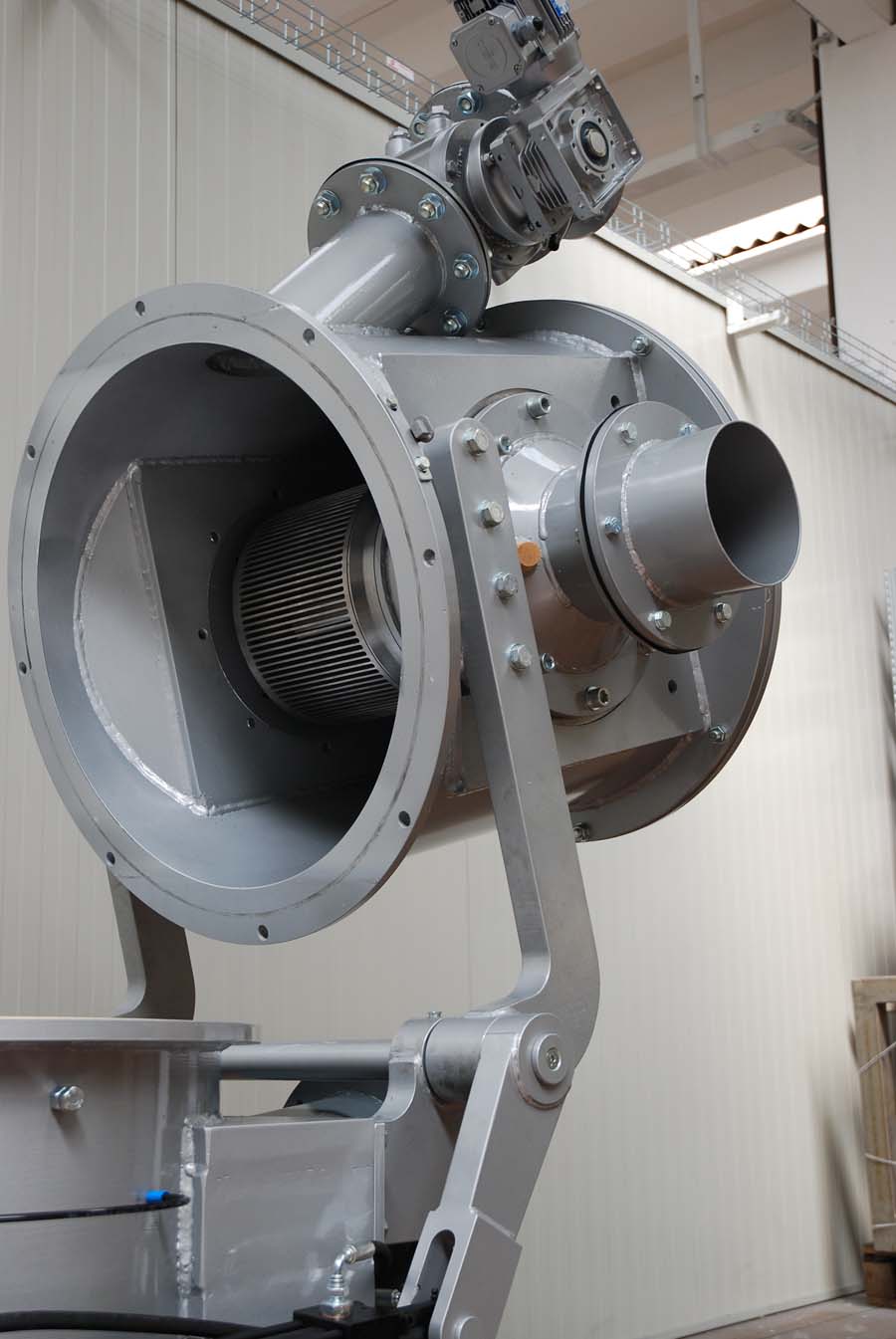

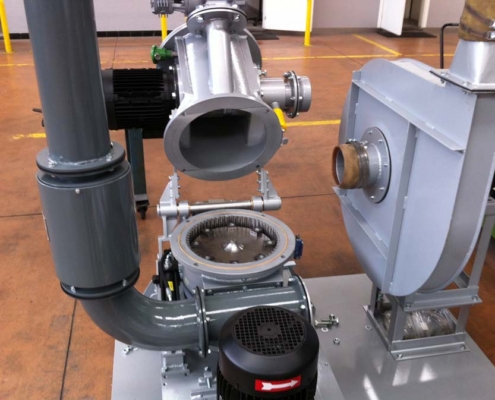

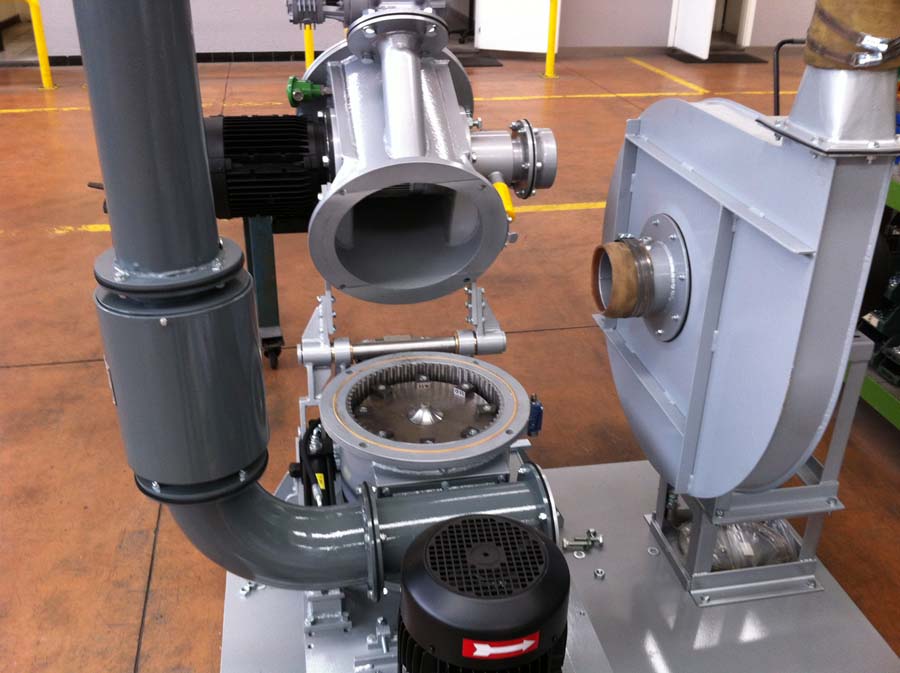

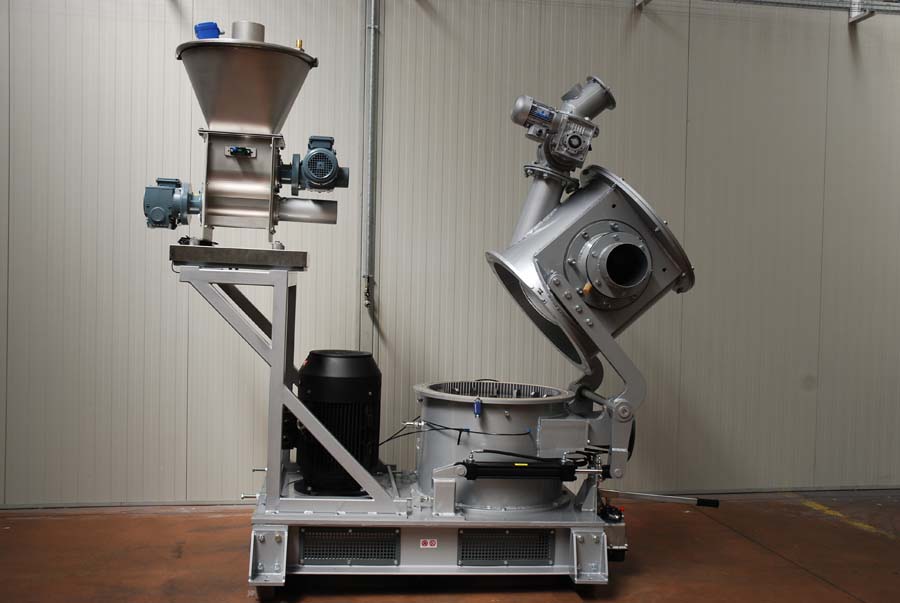

La macchina è facilmente apribile per controlli, pulizia e manutenzione in quanto è equipaggiata con un meccanismo pneumatico che facilita l’apertura della camera di macinazione e di classificazione.

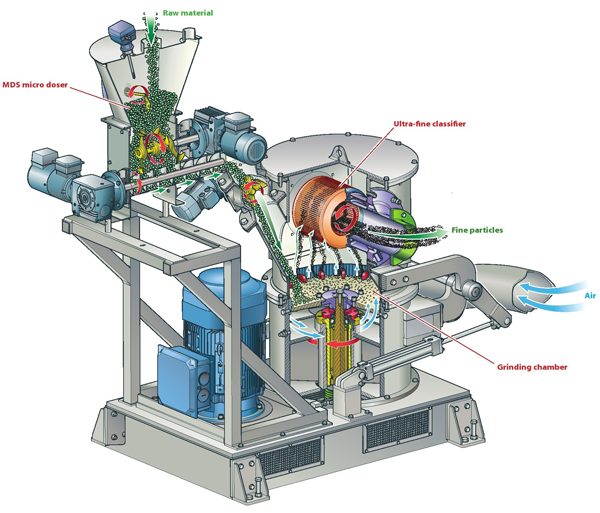

Principio di funzionamento

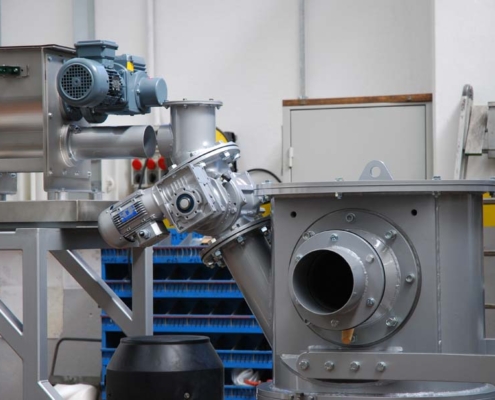

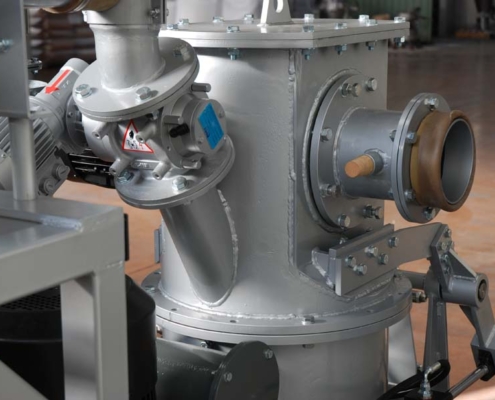

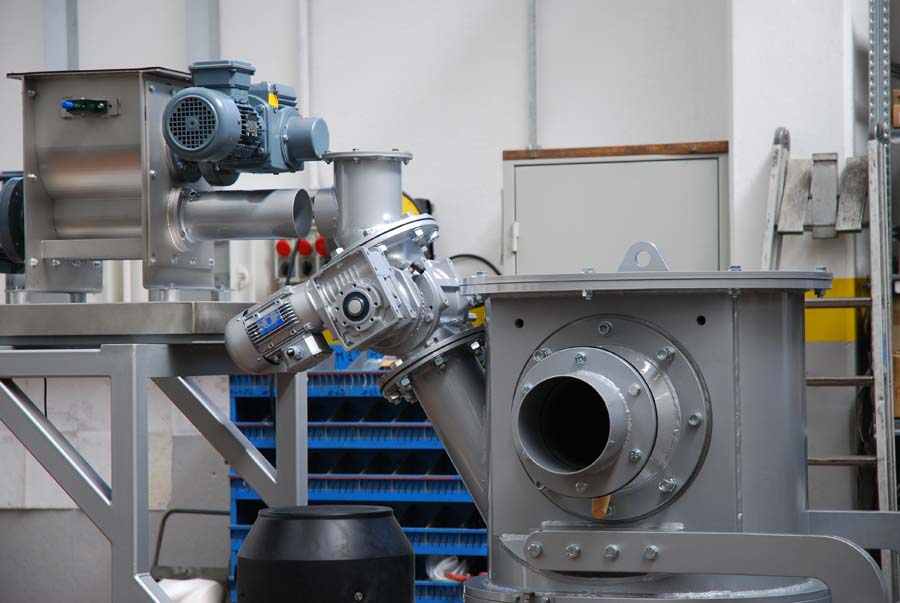

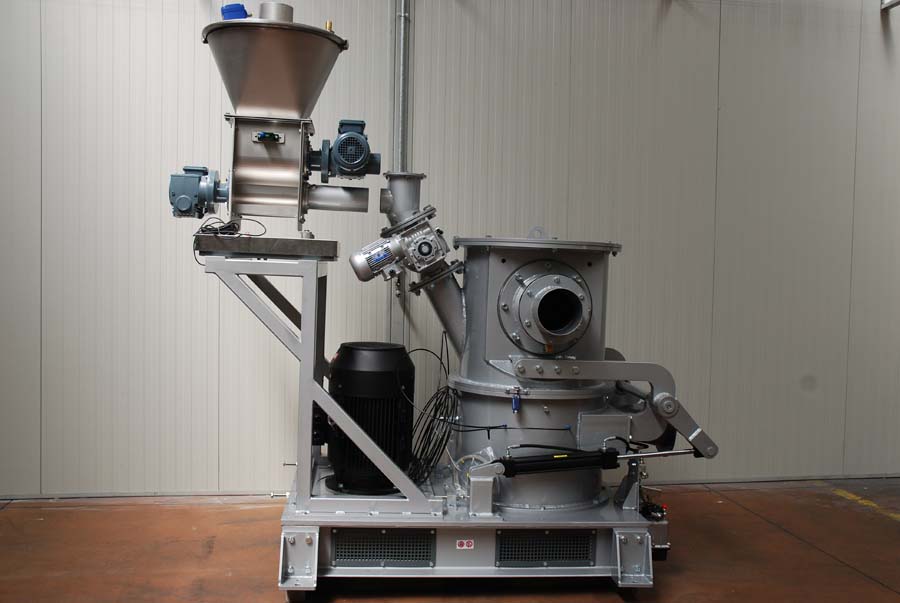

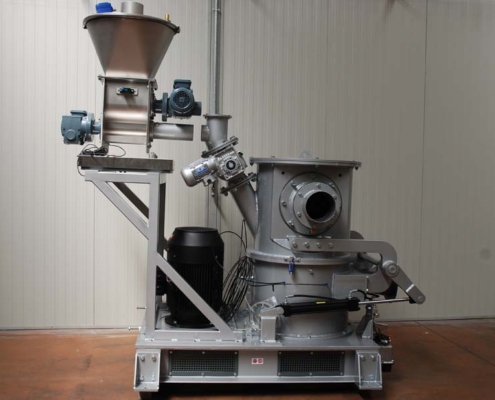

Il prodotto da macinare è alimentato nella camera di macinazione dall’alto, tramite una coclea di dosaggio a portata variabile, e poi da valvola a stella che introduce il prodotto direttamente al centro della camera di impatto, dove la particelle si urtano tra loro e contro le parti macinanti.

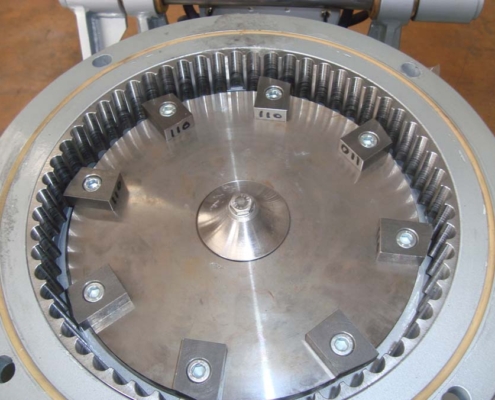

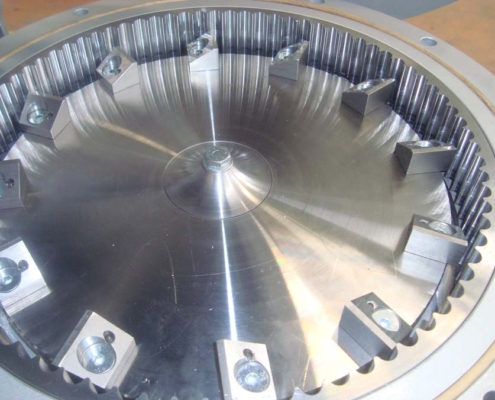

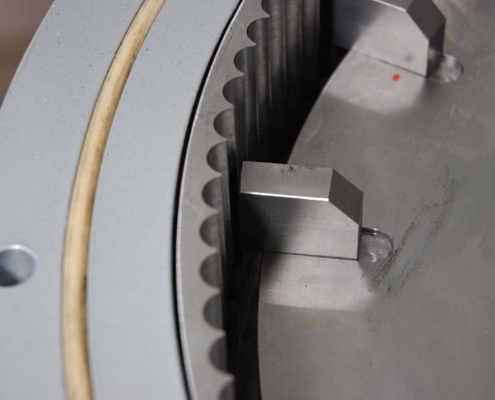

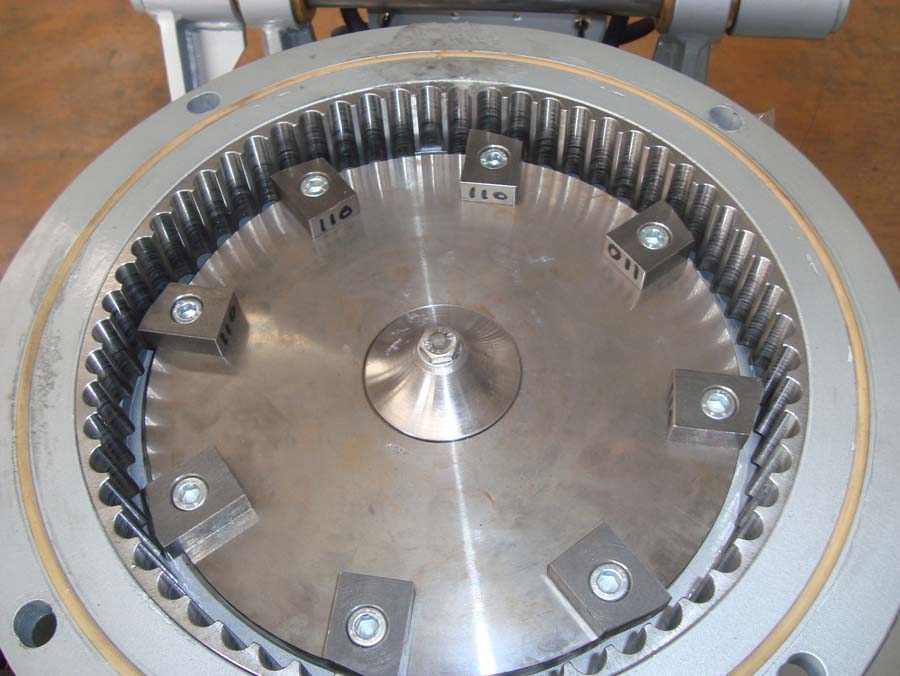

Per avere un effetto macinante maggiore, il materiale viene sottoposto a collisione, sfregamento e taglio nello spazio tra gli organi di macinazione e la corazza dentata di rivestimento.

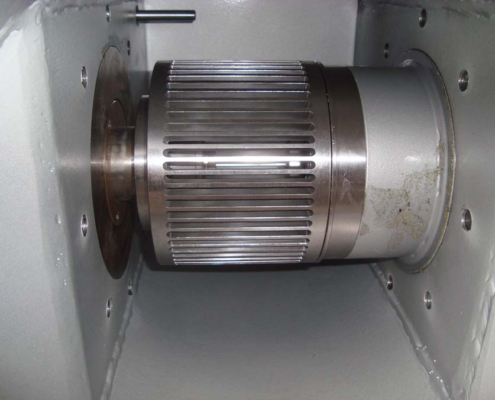

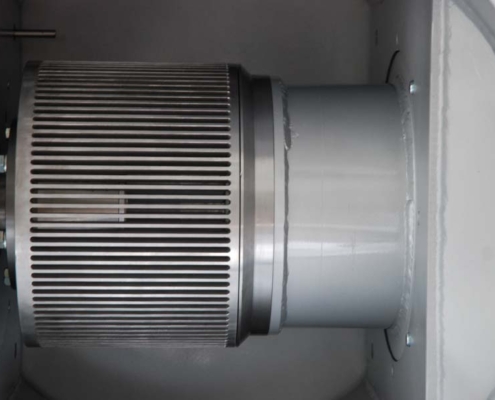

Il materiale macinato è convogliato attraverso i flussi d’aria di aspirazione del ventilatore verso il classificatore ultra-fine, a geometria variabile della velocità di rotazione. attraversando quella di selezione

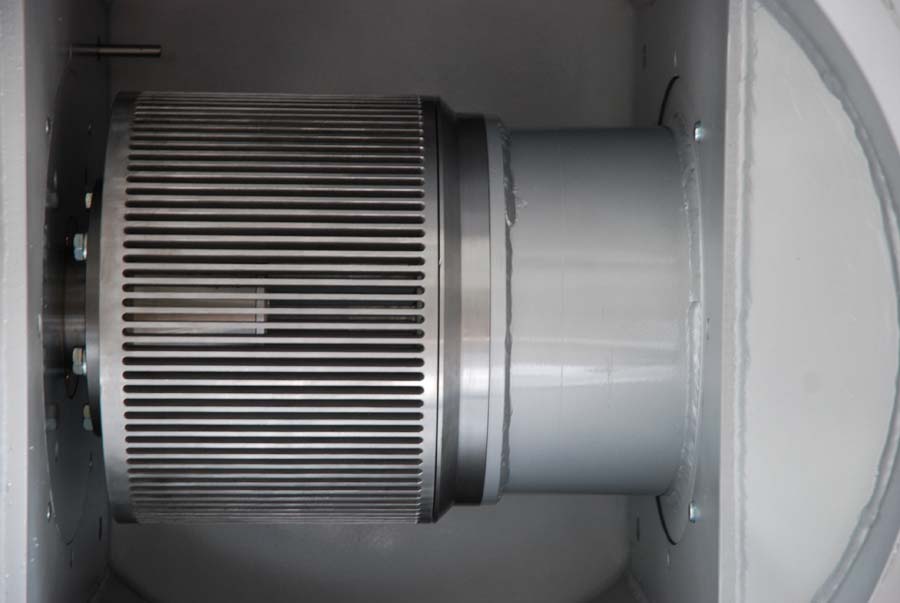

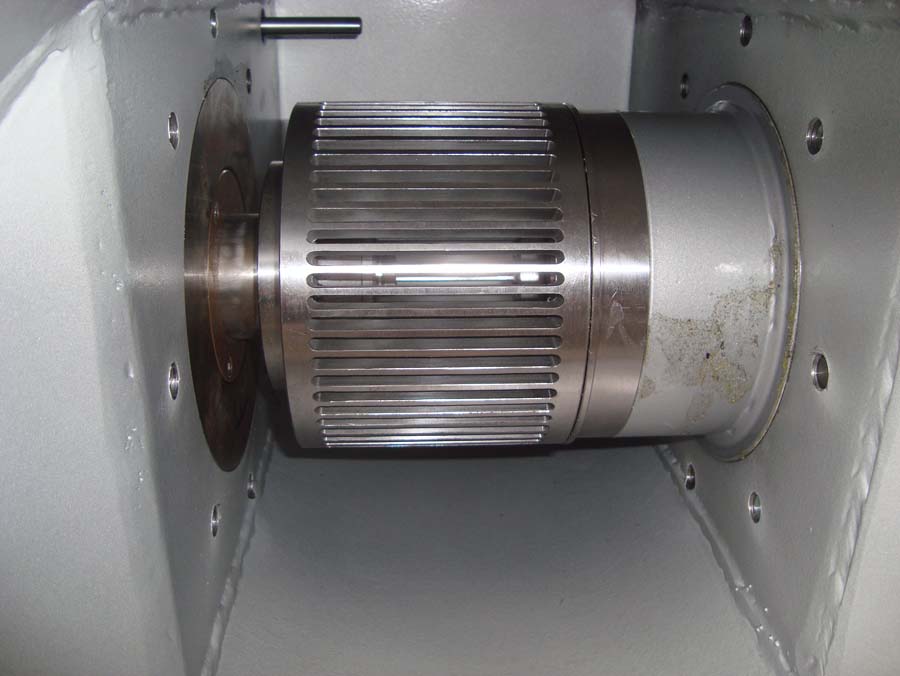

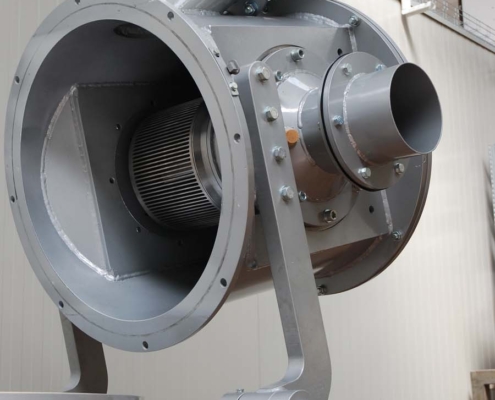

Attraversando gli spazi il cestello selettore, il materiale la cui finezza non ha ancora raggiunto i valori richiesti viene spinto dal classificatore nella camera di macinazione per un’ulteriore ciclo macinante, il prodotto che viene invece convogliato e aspirato nella tubazione di trasporto ha esattamente la finezza desiderata, senza scarti di produzione, o perdita di materiale.
Vantaggi operativi
- Massima efficienza energetica
- Bassa emissione acustica Minima manutenzione
- Macchina compatta, minimo ingombro
- Elevata affidabilità e qualità del sistema
- Facilità di pulizia e manutenzione
- Affidabilità
- Macinazione di un’ampia gamma di materiali
Based on the same technology
Dati Macchina

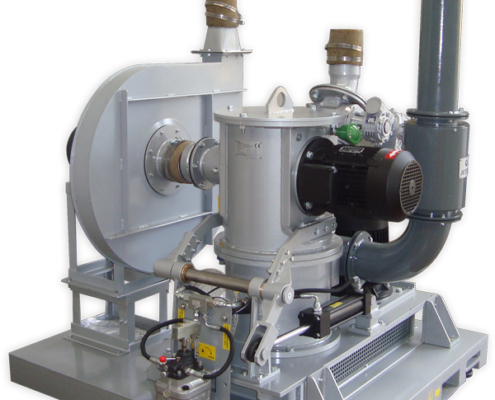

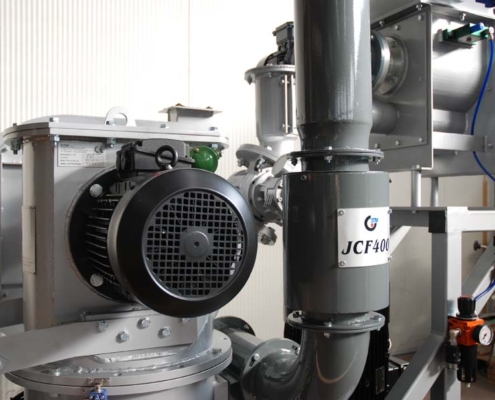

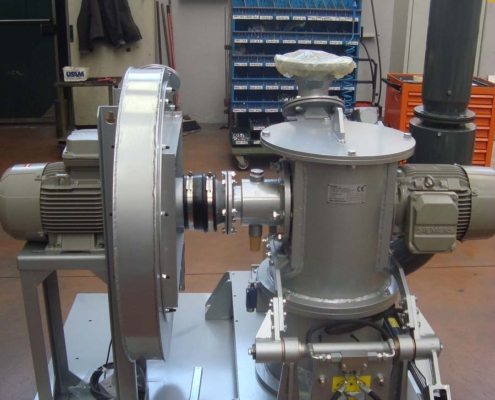

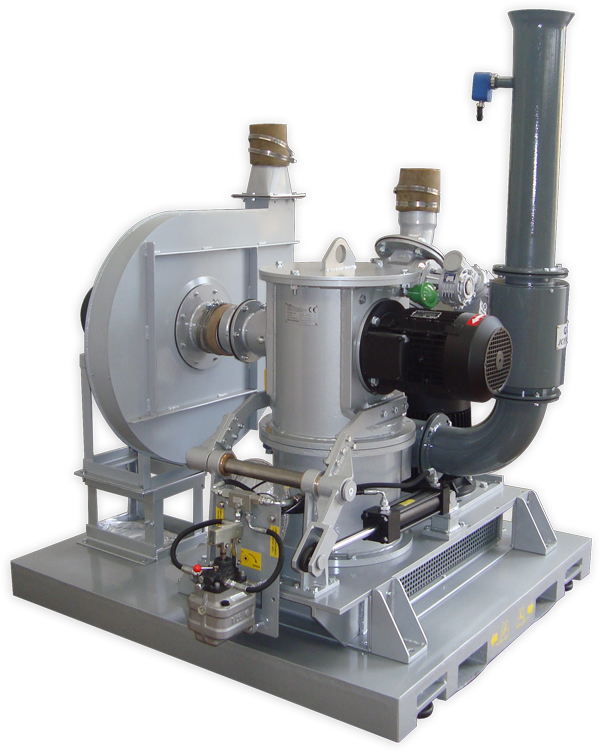

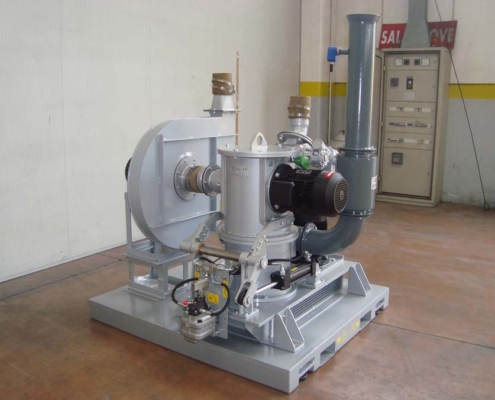

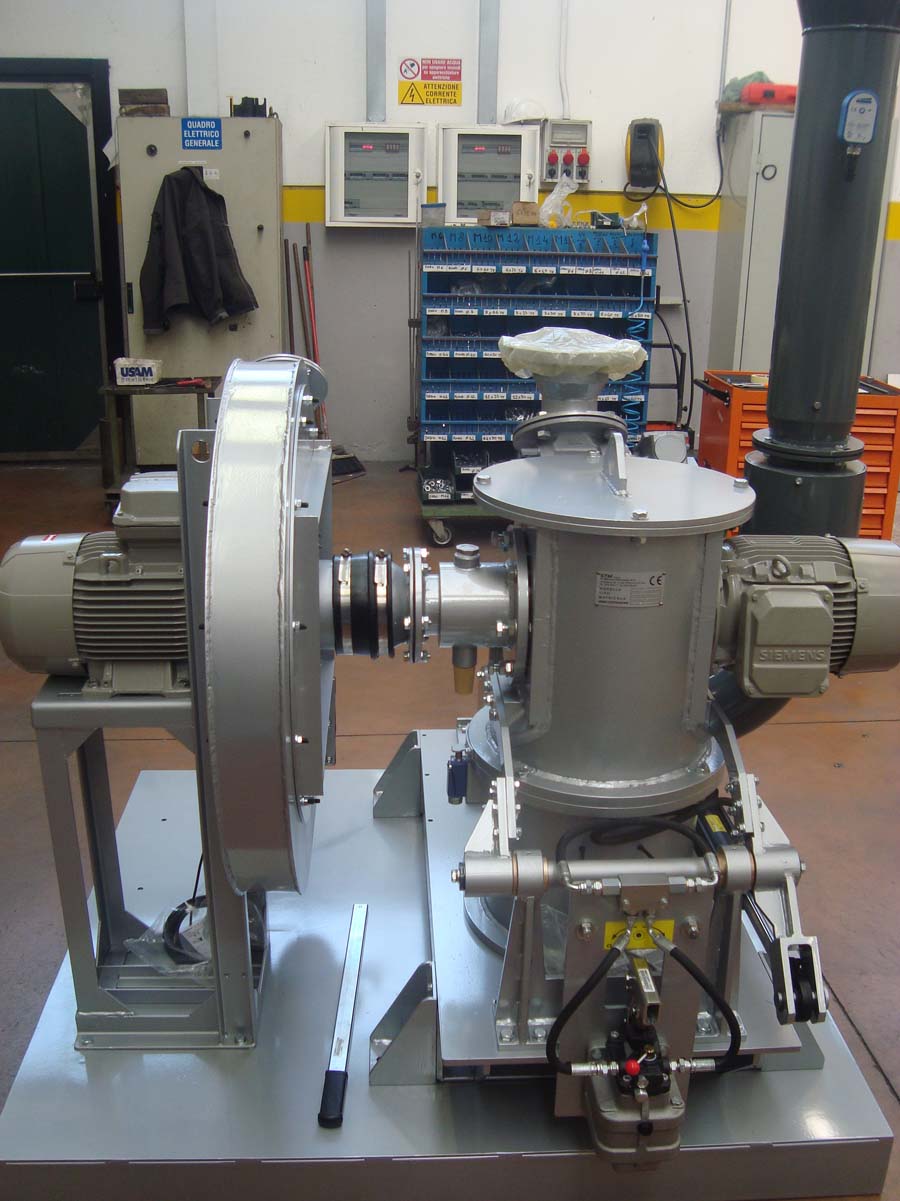

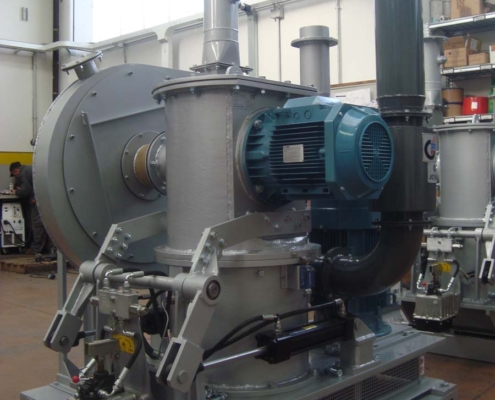

La JCF è una macchina di macinazione e selezione, accoppiata ad un ventilatore di trasporto, per la macinazione e la propulsione di Bicarbonato di sodio utilizzato come reagente generale negli impianti di combustione termica.
Questa macchina è ideale per impianti di depurazione di inquinanti gassosi, che utilizzano bicarbonato di sodio o che stanno passando dalla calce al bicarbonato di sodio e per il revamping delle impiantistiche di macinazione. Questo mulino compatto garantisce un’eccellente produttività, integrandosi con modifiche minime agli impianti esistenti.
| JCF taglia | Potenza totale installata (KW) | Potenza totale assorbita (KW) | Produzione Oraria (Range – kg/h) | Inquinante | Granulometria* | Flusso Aria (mc/h) | Pressione (mmH2O) | Rumorosità (dBA) |
|---|---|---|---|---|---|---|---|---|
| 300 | 18,4 | 16,6 | 10 ÷ 250 | HCl
SOx | d.90 30µm d.50 15µm d.90 20µm | 800,0 | 500,0 | 75 |
| 400 | 29,2 | 26,3 | 40 ÷ 450 | HCl
SOx | d.90 30µm d.50 15µm d.90 20µm | 1500,0 | 800,0 | 75 |
| 600 | 64,2 | 57,8 | 100 ÷1000 | HCl
SOx | d.90 30µm d.50 15µm d.90 20µm | 2700,0 | 800,0 | 75 |
| 800 | 98,0 | 88,2 | 100 ÷1400 | HCl
SOx | d.90 30µm d.50 15µm d.90 20µm | 4700,0 | 1000,0 | 75 |
| 1000 | 129,0 | 116,1 | 100 ÷ 1800 | HCl
SOx | d.90 30µm d.50 15µm d.90 20µm | 6000,0 | 1000,0 | 75 |
Il sistema JCFF è impianto completo per la macinazione, selezione, filtrazione e insacco del prodotto. L’impianto è fornito con sistema di dosaggio (A), mulino macinazione (B) seguito dall’aspirazione del prodotto micronizzato (C) trasportando il flusso di materiale dal mulino al filtro (D) dotato di ventilatore di aspirazione.
Questo sistema flessibile e modulare consente l’installazione, a valle del mulino di macinazione, di un sistema di insaccaggio e / o di un dispositivo di propulsione, rendendolo perfetto per il trasporto di materiali micronizzati tramite più fasce tubiere. Rendendo facile e modulare l’installazione di più sistemi di dosaggio differenti integrati in un unico impianto di macinazione.
| JCF TAGLIA | POTENZA TOTALE INSTALLATA (KW) | POTENZA TOTALE ASSORBITA (KW) | PRODUZIONE ORARIA (RANGE – KG/H) | INQUINANTE | GRANULOMETRIA* | FLUSSO ARIA (MC/H) | PRESSIONE (MMH2O) | RUMOROSITÀ (DBA) |
|---|---|---|---|---|---|---|---|---|
| 300 | 17,5 | 15,8 | 10 ÷ 250 | 10 mm | d.90 30µm d.50 15µm | 800,0 | 500,0 | 75 |
| 400 | 44,5 | 40,1 | 40 ÷ 450 | 10 mm | d.90 30µm d.50 15µm | 1500,0 | 800,0 | 75 |
| 600 | 101,0 | 90,9 | 100 ÷1000 | 10 mm | d.90 30µm d.50 15µm | 2700,0 | 800,0 | 75 |
| 800 | 125,0 | 112,5 | 100 ÷1400 | 10 mm | d.90 30µm d.50 15µm | 4700,0 | 1000,0 | 75 |
| 1000 | 202,0 | 181,8 | 100 ÷ 1800 | 10 mm | d.90 30µm d.50 15µm | 6000,0 | 1000,0 | 75 |
The JCFF system can also be combined with products from our range of microdosers:
